产品优势：

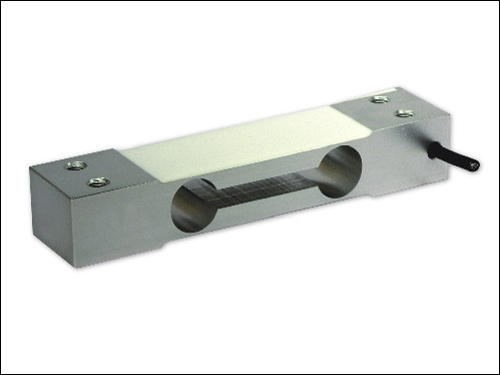

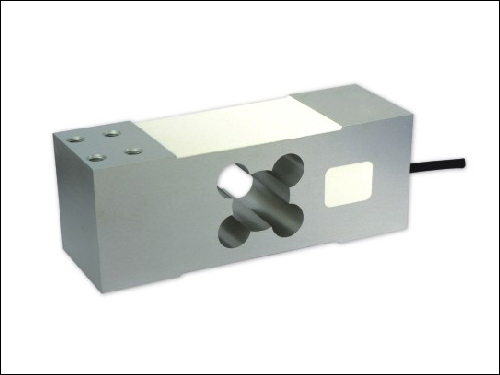

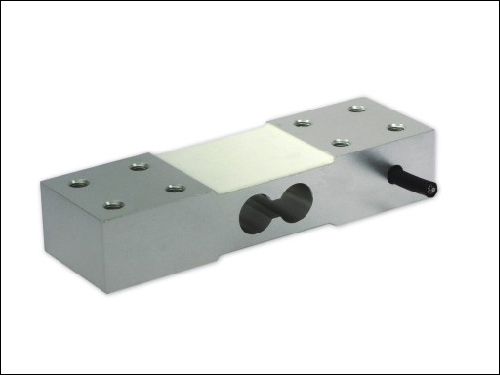

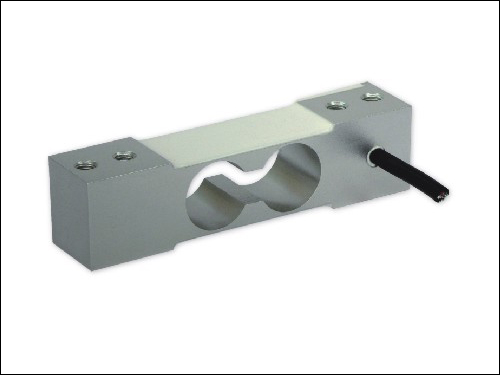

平行梁称重传感器(Parallel beam load cell)

传感器弹性体采用铝合金材质，无色阳极化处理，胶密封。
The elastomer of the sensor is made of aluminum alloy, colorless anodized and rubber sealed.
高度低，钢性好，抗偏载能力强；
Low height, good rigidity and strong ability to resist eccentric load;
坚固耐用，使用寿命100万次以上；
Strong and durable, with a service life of more than 1 million times;
广泛用于电子计价秤、计重秤、厨房称、小台称、
Widely used in electronic pricing scale, weighing scale, kitchen scale,
手掌称、人体称等小台面电子秤。
small platform scale Palm scale, human body scale and other small table electronic scales.

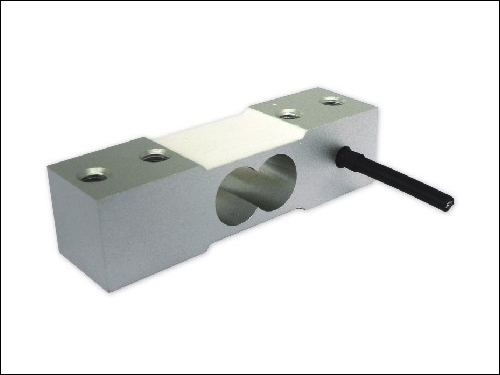

型号（Model）:WPL601

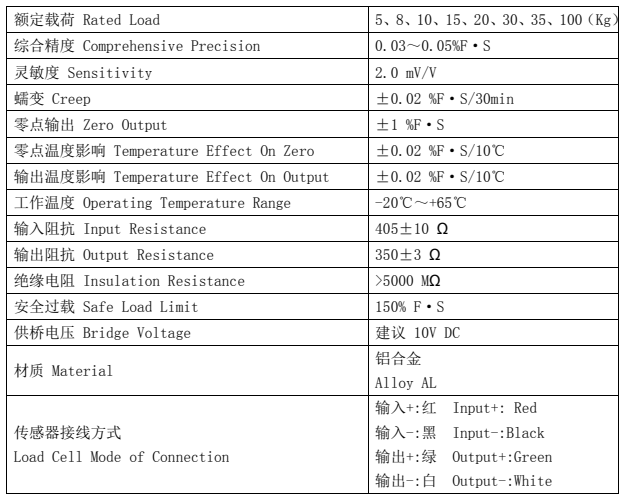

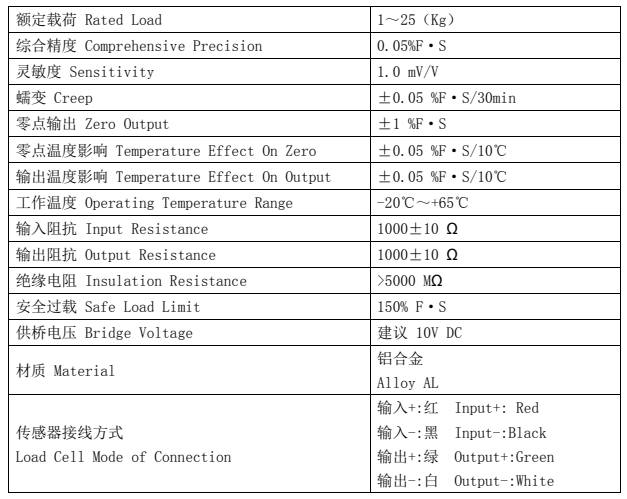

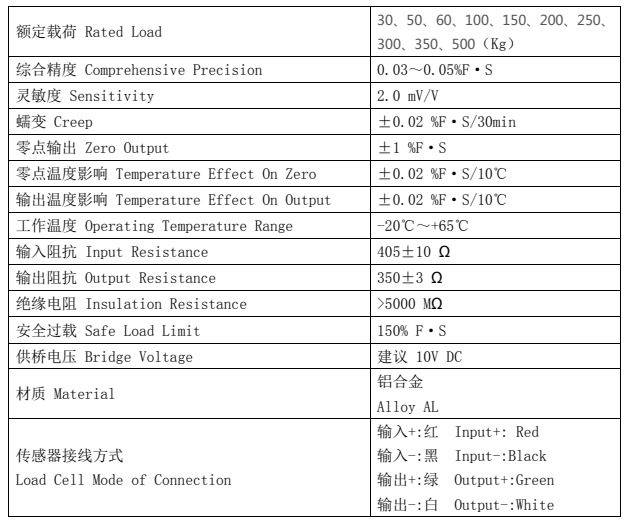

技术参数（technical parameter）：

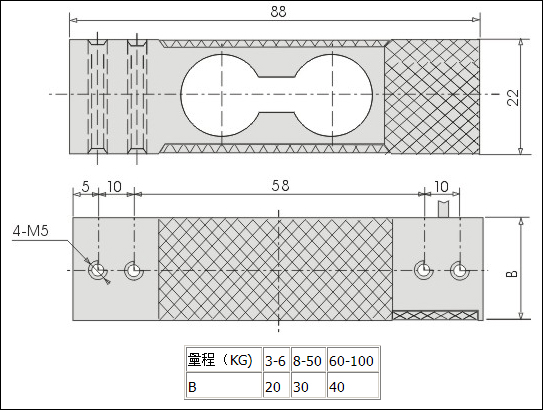

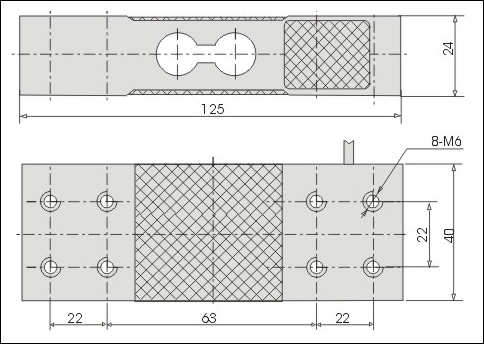

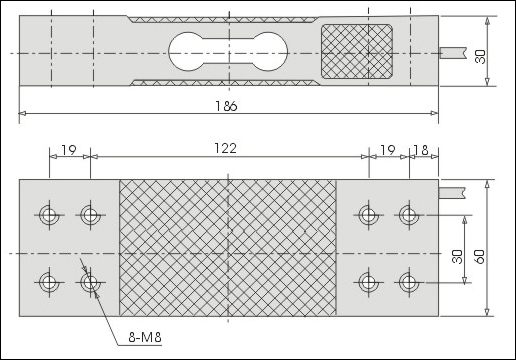

结构尺寸（structure size）：

型号（Model）:WPL602

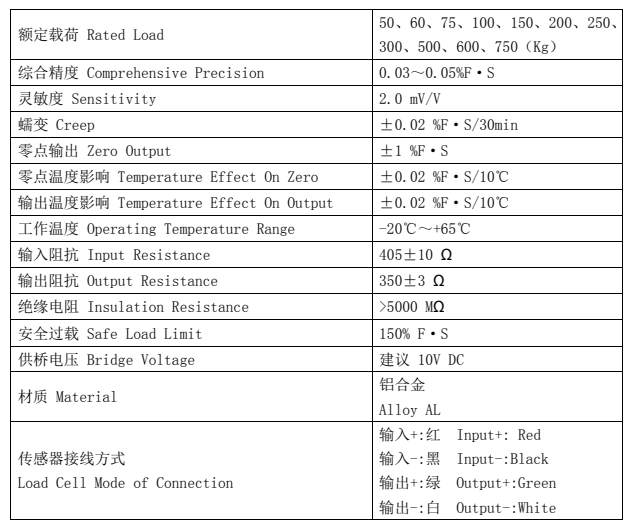

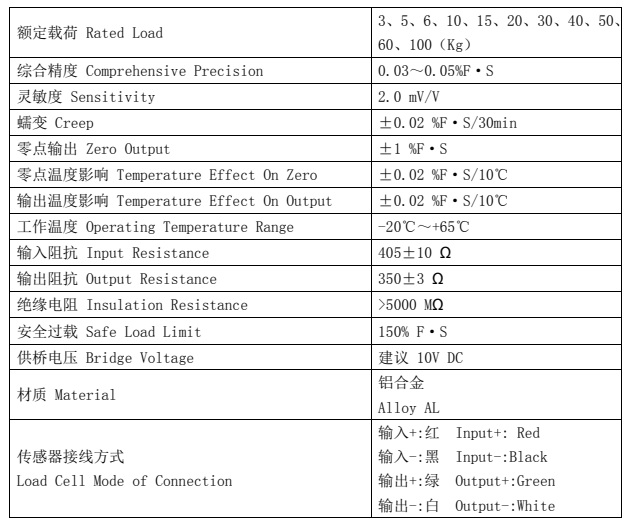

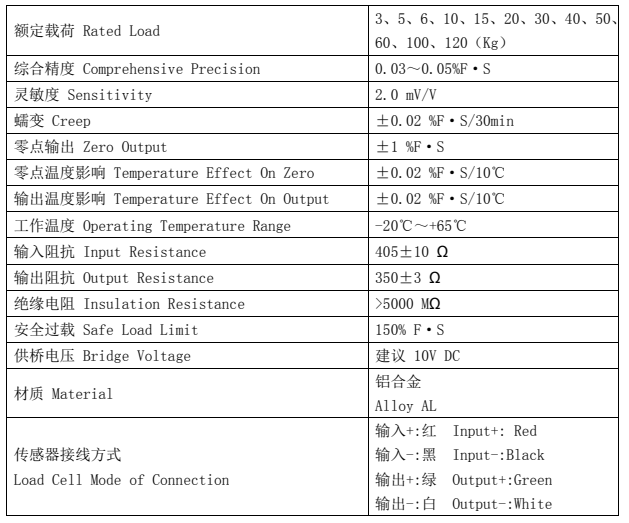

技术参数（technical parameter）：

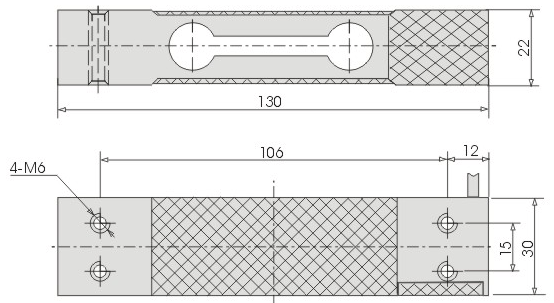

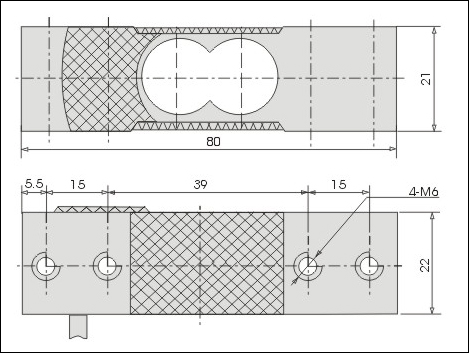

结构尺寸（structure size）：

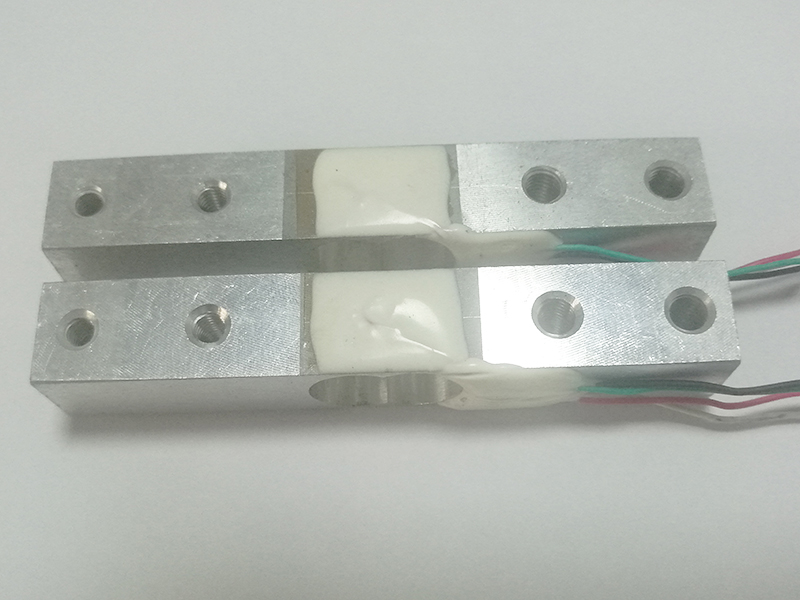

型号（Model）:WPL611N

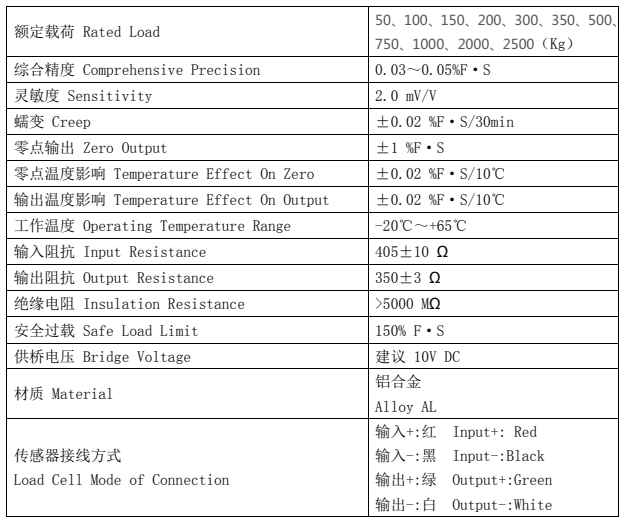

技术参数（technical parameter）：

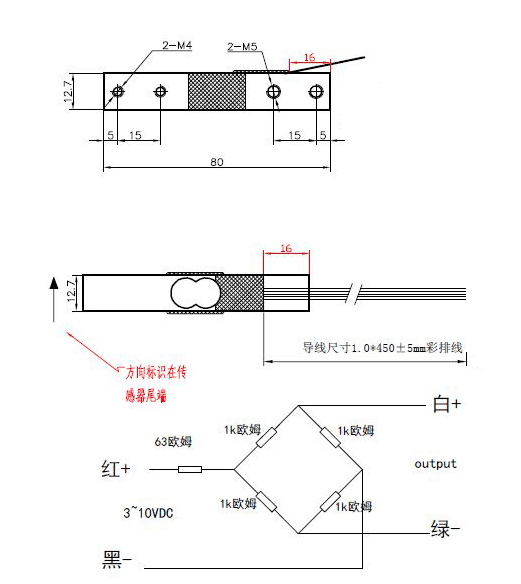

结构尺寸（structure size）：

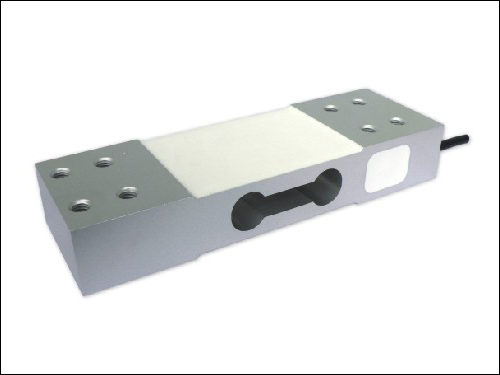

型号（Model）:WPL618

技术参数（technical parameter）：

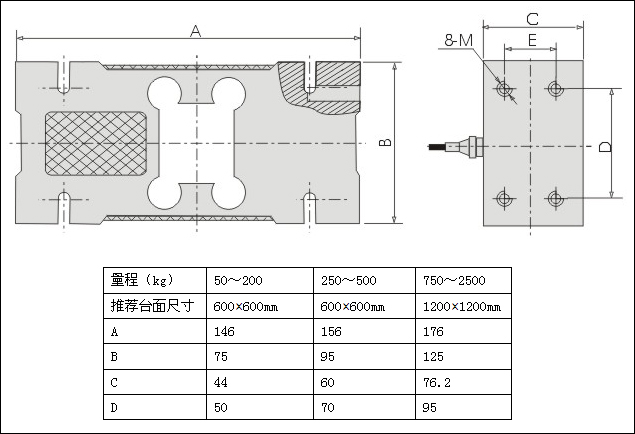

结构尺寸（structure size）：

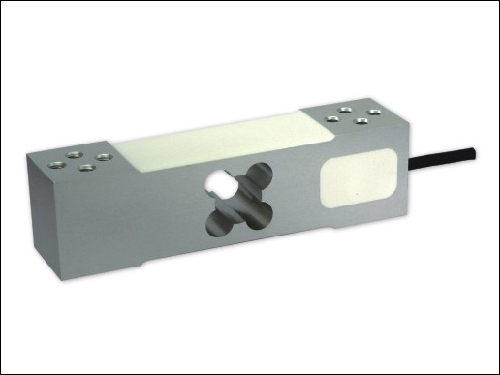

型号（Model）:WPL619

技术参数（technical parameter）：

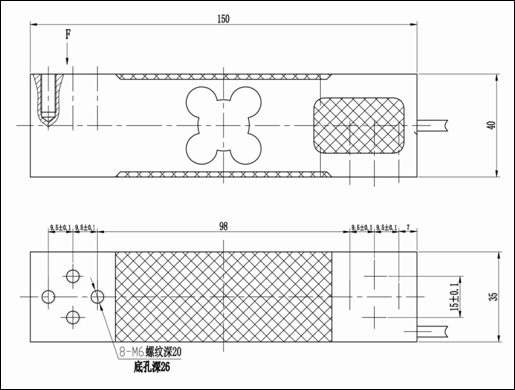

结构尺寸（structure size）：

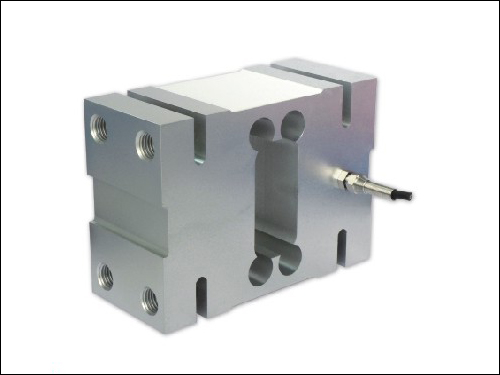

型号（Model）:WPL628

技术参数（technical parameter）：

结构尺寸（structure size）：

型号（Model）:WPL629

技术参数（technical parameter）：

结构尺寸（structure size）：

型号（Model）:WPL632

技术参数（technical parameter）：

结构尺寸（structure size）：

型号（Model）:WPL638

技术参数（technical parameter）：

结构尺寸（structure size）：

应用领域：

产品家族：

规格参数

平行梁称重传感器(Parallel beam load cell)

传感器弹性体采用铝合金材质，无色阳极化处理，胶密封。
The elastomer of the sensor is made of aluminum alloy, colorless anodized and rubber sealed.
高度低，钢性好，抗偏载能力强；
Low height, good rigidity and strong ability to resist eccentric load;
坚固耐用，使用寿命100万次以上；
Strong and durable, with a service life of more than 1 million times;
广泛用于电子计价秤、计重秤、厨房称、小台称、
Widely used in electronic pricing scale, weighing scale, kitchen scale,
手掌称、人体称等小台面电子秤。
small platform scale Palm scale, human body scale and other small table electronic scales.

型号（Model）:WPL601

技术参数（technical parameter）：

结构尺寸（structure size）：

型号（Model）:WPL602

技术参数（technical parameter）：

结构尺寸（structure size）：

型号（Model）:WPL611N

技术参数（technical parameter）：

结构尺寸（structure size）：

型号（Model）:WPL618

技术参数（technical parameter）：

结构尺寸（structure size）：

型号（Model）:WPL619

技术参数（technical parameter）：

结构尺寸（structure size）：

型号（Model）:WPL628

技术参数（technical parameter）：

结构尺寸（structure size）：

型号（Model）:WPL629

技术参数（technical parameter）：

结构尺寸（structure size）：

型号（Model）:WPL632

技术参数（technical parameter）：

结构尺寸（structure size）：

型号（Model）:WPL638

技术参数（technical parameter）：

结构尺寸（structure size）：

订购注意事项

如何选用称重传感器

称重传感器被喻为电子衡器的心脏，它的性能在很大程度上决定了电子衡器的准确度和稳定性。在设计电子衡器时，经常要遇到如何选用传感器的问题。
称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器茵先要考虑传感器所处的实际工作环境，这点对正确选用传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。

环境给传感器造成的影响主要有以下几个方面：
（1）高温环境对传感器造成涂覆材料熔化、焊点开化、弹性体内应力发生结构变化等问题。对于高温环境下工作的传感器常采用耐高温传感器；另外，必须加有隔热、水冷或气冷等装置。
（2）粉尘、潮湿对传感器造成短路的影响。在此环境条件下应选用密闭性很高的传感器。不同的传感器其密封的方式是不同的，其密闭性存在着很大差异。
常见的密封有密封胶充填或涂覆；橡胶垫机械紧固密封；焊接（氩弧焊、等离子束焊）和抽真空充氮密封。
从密封效果来看，焊接密封为最佳，充填涂覆密封胶为量差。对于室内干净、干燥环境下工作的传感器，可选择涂胶密封的传感器，而对于一些在潮湿、粉尘性较高的环境下工作的传感器，应选择膜片热套密封或膜片焊接密封、抽真空充氮的传感器。
（3）在腐蚀性较高的环境下，如潮湿、酸性对传感器造成弹性体受损或产生短路等影响，应选择外表面进行过喷塑或不锈钢外罩，抗腐蚀性能好且密闭性好的传感器。
（4）电磁场对传感器输出紊乱信号的影响。在此情况下，应对传感器的屏蔽性进行严格检查，看其是否具有良好的抗电磁能力。
（5）易燃、易爆不仅对传感器造成彻底性的损害，而且还给其它设备和人身安全造成很大的威胁。因此，在易燃、易爆环境下工作的传感器对防爆性能提出了更高的要求：在易燃、易爆环境下必须选用防爆传感器，这种传感器的密封外罩不仅要考虑其密闭性，还要考虑到防爆强度，以及电缆线引出头的防水、防潮、防爆性等。

传感器量程的选择可依据秤的最大称量值、选用传感器的个数、秤体的自重、可能产生的最大偏载及动载等因素综合评价来确定。
一般来说，传感器的量程越接近分配到每个传感器的载荷，其称量的准确度就越高。但在实际使用时，由于加在传感器上的载荷除被称物体外，还存在秤体自重、皮重、偏载及振动冲击等载荷，因此选用传感器量程时，要考虑诸多方面的因素，保证传感器的安全和寿命。
根据经验，一般应使传感器在其30%～70%量程内工作。但对于一些在使用过程中存在较大冲击力的衡器，如动态轨道衡、动态汽车衡、钢材秤等，在选用传感器时，一般要扩大其量程，使传感器在其量程的20%～30%之内工作，使传感器的称量储备量程增大，以保证传感器的使用安全和寿命。传感器型式的选择主要取决于称量的类型和安装空间，保证安装合适，称量安全可靠；另一方面，要考虑传感器生产厂家的建议。厂家一般会根据传感器的受力情况、性能指标、安装形式、结构型式、弹性体的材质等特点规定传感器的适用范围，比如铝式悬臂梁传感器适用于计价秤、平台秤、案秤等，钢式悬臂梁传感器适用于料斗秤、电子皮带秤、分选秤等，钢质桥式传感器适用于轨道衡、汽车衡、天车秤等，柱式传感器适用于汽车衡、动态轨道衡、大吨位料斗秤等。

此外，选用的传感器须满足仪表输入灵敏度的要求，须能够与所选仪表匹配，满足整台电子秤准确度的要求。一台电子秤主要是由机械机构、传感器、仪表三部分组成，在对传感器准确度选择的时候，应使传感器的准确度略高于理论计算值，因为理论往往受到客观条件
的限制，如机械结构的强度、仪表的性能、秤的工作环境恶劣程度等因素都直接影响到秤的准确度。因此要从各方面提高要求，兼顾经济效益，确保达到目的。

传感器量程的计算公式是在充分考虑到影响秤体的各个因素后，经过大量的实验而确定的。
公式如下：
C＝K-0K-1K-2K-3(Wmax＋W)/N
C―单个传感器的额定量程；W―秤体自重；Wmax―被称物体净重的最大值；N―秤体所采用支撑点的数量；K-0―保险系数，一般取值在1.2～1.3之间人；K-1―冲击系数；K-2―秤体的重心偏移系数；K-3―风压系数。

使用注意事项

称重传感器使用注意事项

1、不能超出范围：经常超出该范围将对称重传感器内部的弹性体和应变仪造成不可逆转的损坏。
2、采用屏蔽电缆，这是包含所有通向显示电路或从电路引出的导线。屏蔽线的联接及接地点应合理，若未通过机械框架接地，则在外接地，但屏蔽线互相联接后未接地，是浮空的。
3、采用铰合铜线，形成电气旁路，以保护它们免受电焊电流或雷击造成的危害。
4、电气连接，如传感器的信号电缆，不和强电电源线或控制线并行布置，若它们必须并行放置，那么，它们之间的距离应保持在50CM以上，并把信号线用金属管套起来。
5、尽量采用有自动定位（复位）作用的结构配件，如球形轴承、关节轴承、定位紧固器等。他们可以防止某些横向力作用在传感器上。
6、要轻拿轻放尤其是由合金铝制作弹性体的小容量传感器，任何冲击、跌落，对其计量性能均可能造成极大损害。
7、称重模块虽然有一定的过载能力，但在称重系统安装过程中，仍应防止传感器的超载。
8、不管在何种情况下，电源线和控制线均应绞合起来，合程度50转/米，若传感器信号线需要延长，则应采用特制的密封电缆接线盒。
9、水平调整：水平调整有两个方面的内容。一是单只传感器安装底座的安装平面要用水平仪调整水平，另一方面是指多个传感器的安装底座的安装面要尽量调整到一个水平面上（用水准仪），尤其是传感器数多于三个的称重系统中，更应注意这一点。
悬臂梁传感器在小地磅和平台秤上广泛的应用，一般采用三只传感器或者四只传感器为一组。通过信和调理器把多只传感器的信号处理以后再传输给测量仪表，从而把测量数值展现出来。
10、传感器的信号电缆，不和强电电源线或控制线并行布置（例如不要把传感器信号线和强电电源线及控制线置于同一管道内）。若它们必须并行放置，那么，它们之间的距离应保持在50CM以上，并把信号线用金属管套起来。
11、不管在何种情况下，电源线和控制线均应绞合起来，合程度50转/米，若传感器信号线需要延长，则应采用特制的密封电缆接线盒。若不用此种接线盒，而采用电缆与电缆直接对接（锡焊端头），则应对密封防潮特别予以注意，接好后应检验绝缘电阻，且需达到标准（2000～5000M），必要时，应重新标定传感器。
12、若信号电缆线很长，又要保证很高的测量精度，应考虑采用带有中继放大器的电缆补偿电路。
13、所有通向显示电路或从电路引出的导线，均应采用屏蔽电缆。屏蔽线的联接及接地点应合理。若未通过机械框架接地，则在外接地，但屏蔽线互相联接后未接地，是浮空的。
注意：有3只传感器是全并联接法，传感器本身是4线制，但在接线盒内换成6线制接法。
14、传感器输出信号读出电路不应和能产生强烈干扰的设备（如可”控硅，接触器等）及有可观热量产生的设备放在同一箱体中，若不能保证这一点，则应考虑在它们之间设置障板隔离之，并在箱体内安置风扇。
15、用以测量重量传感器输出信号的电子线路，应尽可能配置独立的供电变压器，而不要和接触器等设备共用同一主电源。

如何初步判断传感器的好坏呢？

1.测量电阻
（1）如果有称重传感器使用手册，将会容易得多。首先使用万用表测量传感器的输入和输出电阻，然后将其与手册进行比较。如果差异很大，说明要重新检测称重传感器。
（2）如果没有使用手册，请测量输入电阻，即EXC+和EXC-之间的电阻；输出电阻，即SIG+和SIG-之间的电阻；输入电阻，输出电阻和电桥电阻应满足以下关系：
（3）.输入电阻＞输出电阻＞桥电阻
（4）.桥接电阻彼此相等或相等
如果您连续多次测量结果都不一致，则可以确定传感器已损坏。

2.测量电压
首先，使用万用表测量仪表的EXC+和EXC-端子之间的电压，这是称重传感器的激励电压，有DC5V和DC10V。这里以DC5V为例，空载时，使用万用表测量SIG+和SIG-线之间的mv，如果大约是1-2mv，那是正确的；如果mv数特别大，则表明传感器已损坏。
加载时，请使用万用表mv文件来测量SIG+和SIG-导线之间的mv数，它将与负载的重量成比例地增加，最大值为5V（励磁电压）*2mv/V（灵敏度）=约10mv，否则，表示传感器已损坏。
